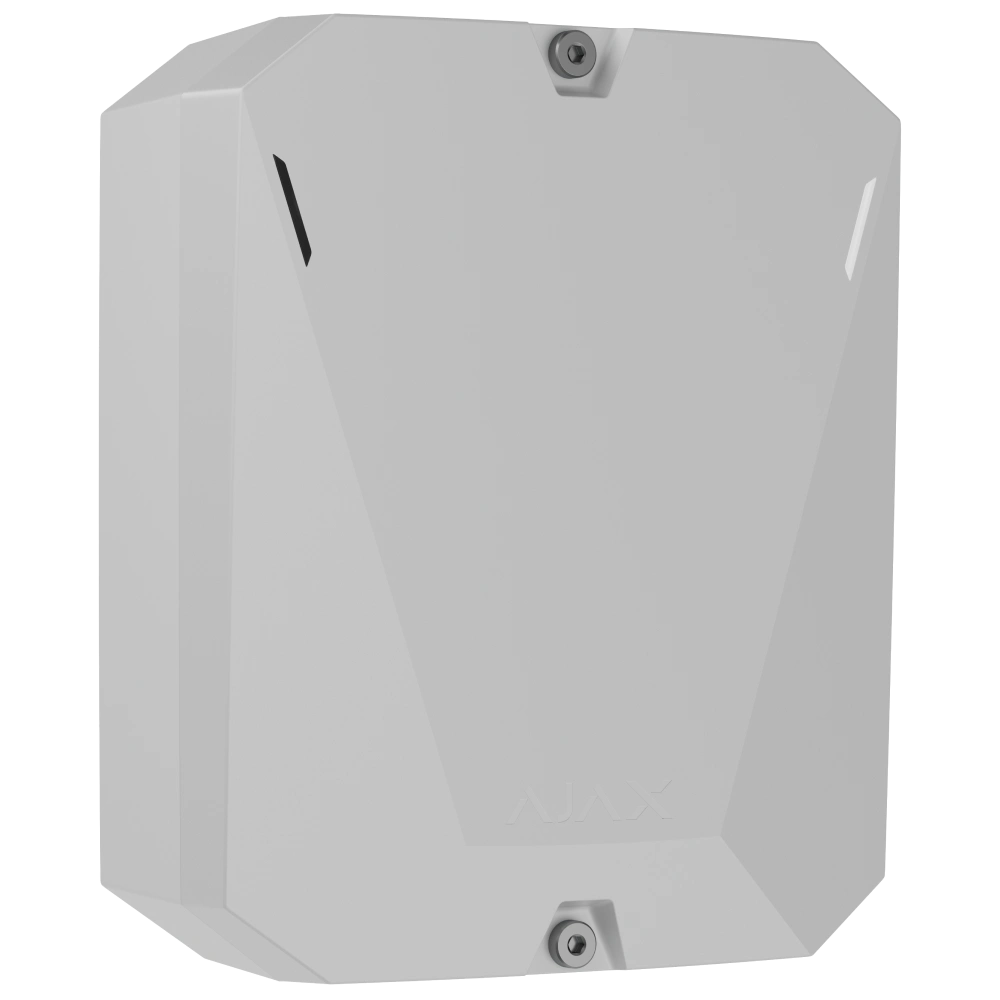

Бездротовий модуль для інтеграції Ajax Superior MultiTransmitter G3 Jeweller white до 18 сторонніх пристроїв

Особливості

• Підключення до 18 сторонніх дротових пристроїв.
• 18 дротових зон для підключення пристроїв.
• Підтримка типів підключення NO, NC, EOL, 2EOL та 3EOL.
• Можливість підключення охоронних, пожежних і допоміжних пристроїв.
• П’ять ліній живлення 10,5–15 В⎓ для підключених пристроїв.
• Окрема лінія живлення для пожежних датчиків до 0,4 А.
• Загальний струм усіх інших виходів живлення — до 1 А.
• Живлення модуля від мережі 100–240 В~.
• Можливість роботи від резервного акумулятора 12 В⎓.
• Захист від демонтажу за допомогою двох тамперів.
• Зв’язок із хабом за захищеним радіопротоколом Superior Jeweller.
• Використання Wings для передачі оновлень прошивки.
• Шифрування даних, що передаються, і захист від підробки повідомлень.
• Підтримка функції KeyArm для керування режимами охорони за допомогою стороннього пристрою.
• Робота з хабом під керуванням OS Malevich 2.36 і вище.
• Призначений для встановлення всередині приміщень.
• Можливість налаштування типу підключеного пристрою та відповідних подій у застосунку Ajax.

Принцип роботи

Ajax Superior MultiTransmitter G3 Jeweller отримує сигнали від підключених дротових пристроїв через свої вхідні зони. Залежно від налаштувань модуль визначає тривогу, несправність, стан тампера або іншу подію та передає відповідну інформацію на хаб Ajax за радіопротоколом Jeweller.

Після отримання події хаб обробляє інформацію та передає сповіщення користувачам і на пульт моніторингової станції. Підключені пристрої можуть працювати в різних режимах, включно з виявленням тривог, перемиканням режимів охорони, контролем блокувального елемента та контролем стану ригеля замка.

Кожен підключений пристрій займає окремий слот у ліміті пристроїв хаба. У застосунку Ajax можна налаштувати тип пристрою, зону підключення та характер подій, що передаються.

Як підключити Ajax Superior MultiTransmitter G3 Jeweller

1. Виберіть місце для встановлення модуля всередині приміщення з урахуванням рівня сигналу Jeweller та Wings.
2. Знеструмте кабелі, які підключатимуться до модуля.
3. Встановіть корпус на вертикальну поверхню.
4. Встановіть плату Ajax Superior MultiTransmitter G3 Jeweller у корпус.
5. Підключіть дротові пристрої до відповідних зон Z1–Z18 згідно зі схемою підключення виробника пристрою.
6. За потреби підключіть живлення дротових пристроїв до відповідних виходів 10,5–15 В⎓.
7. Для пожежних датчиків використовуйте окрему лінію живлення.
8. Підключіть модуль до електроживлення 100–240 В~ і резервного акумулятора, якщо він використовується.
9. Увімкніть модуль.
10. Додайте Ajax Superior MultiTransmitter G3 Jeweller до хаба через застосунок Ajax.
11. Додайте підключені дротові пристрої до системи та призначте їм відповідні зони.
12. Перевірте роботу підключених пристроїв.
13. Виконайте тести рівня сигналу Jeweller та Wings для перевірки стабільності зв’язку.
14. Встановіть кришку корпусу та закріпіть її.

Перед підключенням необхідно ознайомитися з інструкцією виробника кожного стороннього дротового пристрою та дотримуватися схеми його підключення. Довжина сигнального кабелю для підключення сторонніх пристроїв до модуля не повинна перевищувати 400 м, при цьому фактична максимальна довжина залежить від типу кабелю та вимог виробника підключеного пристрою.
