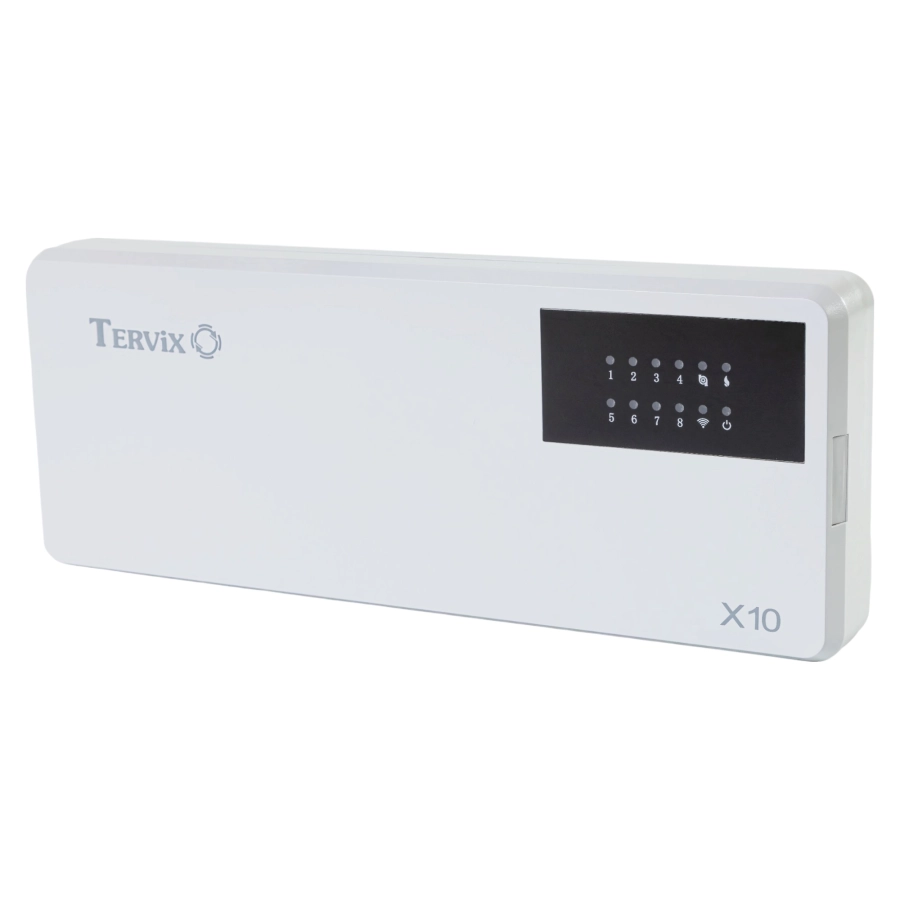

Умный контроллер для водяного теплого пола Tervix Pro Line X10 ZigBee (8 зон) (511108)

Контроллер X10 разработан для возможности использования его:

1. как классического контроллера для теплого пола - термостаты, термоприводы, насос и котел подключаются к Х10 проводами. Далее контроллер по запрограммированной логике управляет этими устройствами.

2. как контроллера, который может работать по беспроводной схеме - термостаты ZigBee подключаются по протоколу ZigBee к контроллеру Х10, а термоприводы, насос и котел стандартно подключаются к Х10 проводами.

Контроллер X10 оснащен модулем ZigBee, что позволяет подключить его к приложению Tervix, управлять и видеть статусы работы каждого контура, насоса и котла. Также появится возможность подключения комнатных термостатов на 230В Tervix и/или беспроводных термостатов Tervix по беспроводной схеме управления по протоколу ZigBee 3.0. Есть возможность подключения нормально открытых (NO) и нормально закрытых термоприводов (NC) на 230 В.

Принцип работы: Контроллер X10 разработан для автоматизированного управления 8 контурами / каналами комнатного термостата - термопривода, циркуляционным насосом и котлом. Включение любого термостата на нагрев вызывает запуск насоса и котла (реле (котел) переходит в положение COM-NO). Происходит запуск соответствующего термопривода и сигнального светодиода. Запуск насоса и котла происходит с задержкой, чтобы термопривод успел открыться. Время задержки включения насоса и котла 60 секунд.

После выключения всех термостатов, насос и котел также выключаются (реле (котел) возвращается в положение COM-NC). Насос и котел выключаются без задержки во времени, то есть сразу. Световая индикация позволяет точно определить, какой контур (термопривод) сейчас работает, и включен ли / выключен ли котел и циркуляционный насос. Также можно видеть, подключен ли контроллер и есть ли он в сети ZigBee, также можно видеть, подается ли на контроллер питание. При проводном подключении термостата к Х10, управляющим сигналом является фаза, выходящая из термостата. Если термостат в режиме нагрев/охлаждение вкл., фаза подается на клемму - контроллер начинает работать. При беспроводном подключении - термостат посылает сигнал контроллеру ZigBee, он в свою очередь передает данные на Х10 и тот начинает работать.

Внимание! Для беспроводного подключения термостатов нужно сделать умные сценарии в приложении Tervix (см. беспроводное подключение термостата).
