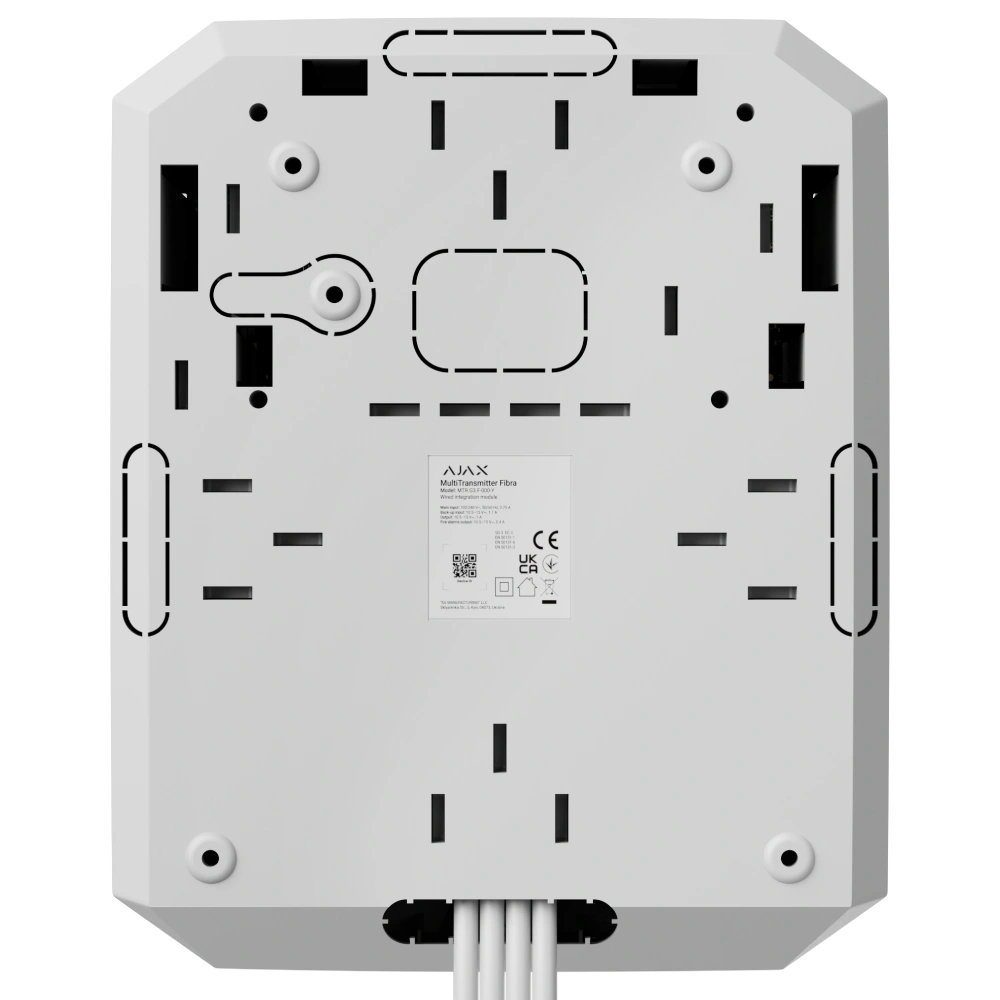

Проводной модуль для интеграции Ajax Superior MultiTransmitter Fibra ASP white

Модель оснащена 18 проводными зонами и поддерживает подключение устройств с типами соединения NC, NO, EOL, 2EOL и 3EOL. Модуль получает информацию о тревогах, неисправностях и событиях от подключенных устройств и передает ее на Hub Hybrid, который затем отправляет сообщения пользователям и на пульт централизованного наблюдения охранной компании.

MultiTransmitter Fibra относится к линейке проводных устройств Fibra. Продажей, установкой и администрированием устройств этой линейки занимаются только аккредитованные партнеры Ajax.

Назначение

Модуль позволяет интегрировать в систему Ajax широкий спектр проводных устройств сторонних производителей:

• тревожные кнопки;
• кнопки вызова неотложной помощи;
• датчики движения;
• датчики открытия;
• датчики вибрации;
• датчики разбития стекла;
• датчики газа;
• датчики протечки;
• пожарные датчики;
• другие проводные устройства.

Тип подключенного устройства выбирается в настройках соответствующей зоны. От этого зависят текст сообщений о тревогах и событиях, а также коды событий, которые передаются на ПЦН.

Основные особенности

18 проводных зон

MultiTransmitter Fibra оснащен 18 зонами для подключения проводных устройств. К одной зоне можно подключать несколько устройств, при этом их количество зависит от энергопотребления.

Поддерживаются типы соединения:

• NC;
• NO;
• EOL;
• 2EOL;
• 3EOL.

Сопротивление EOL-резистора может составлять от 1 кОм до 30 кОм с шагом 100 Ом.

Поддержка сухих контактов

В приложении Ajax можно выбрать нормальное состояние для каждой пары клемм — нормально открытое или нормально закрытое. Благодаря этому к модулю можно подключать устройства с беспотенциальными «сухими» контактами независимо от их конфигурации.

Дальность проводной связи

Связь MultiTransmitter Fibra с Hub Hybrid осуществляется по четырехжильной линии Fibra.

Дальность связи составляет до 2000 метров при использовании витой пары U/UTP cat.5.

Для подключения проводных устройств к модулю допускается длина кабеля до 400 м при использовании медного сигнального кабеля с площадью поперечного сечения жилы 0,22 мм2.

Защита от саботажа

Модуль оснащен двумя тамперами, предназначенными для защиты от вскрытия и демонтажа.

Также предусмотрены:

• защита от подлога;
• обнаружение потери связи в течение 3 секунд;
• обнаружение обрыва проводного соединения;
• обнаружение короткого замыкания;
• обнаружение неисправностей при использовании соединений 2EOL и 3EOL.

Питание подключенных устройств

MultiTransmitter Fibra имеет четыре линии питания 10,5–15 В⎓:

• одна выделенная линия для пожарных датчиков;
• три линии для других подключенных устройств.

Питание обычных проводных устройств составляет 10,5–15 В⎓ при общем максимальном токе до 1 А.

Для пожарных датчиков предусмотрена отдельная линия питания 10,5–15 В⎓ с током до 0,4 А.

После срабатывания пожарным датчикам требуется сброс питания для восстановления нормального состояния. Поэтому к выделенной линии питания пожарных датчиков нельзя подключать другие устройства.

Питание самого модуля

Основное питание MultiTransmitter Fibra осуществляется от сети 100–240 В~, 50/60 Гц.

В качестве резервного источника используется свинцово-кислотный аккумулятор 12 В⎓ емкостью до 7 Ач. Полный цикл зарядки аккумулятора занимает до 30 часов.

Резервный аккумулятор в комплект поставки не входит.

Совместимость

Модуль совместим с хабами:

• Hub Hybrid (2G);
• Hub Hybrid (4G).

В системе Hub Hybrid количество подключенных устройств при настройках по умолчанию может достигать 100. Каждое устройство, подключенное к MultiTransmitter Fibra, занимает один слот в пределах общего лимита устройств хаба.

Типы событий

Для каждой проводной зоны можно выбрать соответствующий тип события:

• вторжение;
• пожар;
• медицинская помощь;
• тревожная кнопка;
• повышение концентрации газа;
• тревога корпуса;
• неисправность;
• затопление;
• информационный.

Также предусмотрены импульсный и бистабильный режимы работы.

Требования к месту установки

При выборе места установки необходимо учитывать параметры, влияющие на работу MultiTransmitter Fibra:

• уровень сигнала Fibra;
• длину кабеля для подключения модуля;
• длину кабеля для подключения проводных устройств к модулю.

Устройство предназначено только для установки внутри помещений.

Не рекомендуется устанавливать модуль:

• на улице;
• в помещениях с температурой и влажностью за пределами допустимых значений;
• в местах с нестабильным или низким уровнем сигнала Fibra.

Технические характеристики

Подключение

• Совместимые модели хабов: Hub Hybrid (2G), Hub Hybrid (4G);
• Технология связи: Fibra;
• Связь: двусторонняя;
• Шинное соединение: 4-жильный кабель;
• Дальность линии шины: до 2000 м при использовании витой пары U/UTP cat.5;
• Количество зон: 18 проводных зон;
• Тип соединения: NC, NO, EOL, 2EOL, 3EOL;
• Сопротивление EOL-резистора: от 1 кОм до 30 кОм с шагом 100 Ом;
• Длина кабеля к подключаемым устройствам: до 400 м;
• Рекомендуемый сигнальный кабель: медный, сечением жилы 0,22 мм2;
• Режим работы: импульсный, бистабильный.

Защита

• Тампер против вскрытия: есть;
• Защита от подлога: есть;
• Обнаружение потери связи: в течение 3 секунд;
• Обнаружение потери проводного соединения, короткого замыкания и неисправностей при использовании 2EOL/3EOL: есть.

Питание

• Основное питание: 100–240 В~, 50/60 Гц;
• Резервное питание: свинцово-кислотный аккумулятор 12 В⎓ до 7 Ач;
• Время полной зарядки резервного аккумулятора: до 30 часов;
• Питание подключенных проводных устройств: 10,5–15 В⎓, до 1 А;
• Питание подключенных пожарных датчиков: 10,5–15 В⎓, до 0,4 А.

Корпус и условия эксплуатации

• Использование: только внутри помещения;
• Диапазон рабочих температур: -10°C ~ +40°C;
• Допустимая влажность: до 75%;
• Класс защиты: IP40;
• Размеры: 192 × 238 × 100 мм;
• Вес: 805 г;
• Цвет: белый.
